Alto ritmo de manipulación de cargas en pasillos estrechos

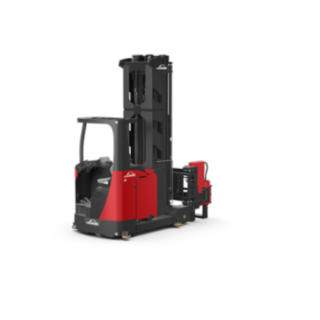

La carretilla torre A de Linde Material Handling posibilita altos rendimientos de manipulación de cargas en pasillos especialmente estrechos. De ello se encarga un avanzado motor, que alcanza una elevada velocidad de elevación y traslación incluso a alturas de elevación máximas. Además, la carretilla es capaz de acelerar y elevar al mismo tiempo. Igualmente ventajosos son la gran capacidad residual de carga y los diversos sistemas de cámara y de asistencia. Por ejemplo, ayudan durante la navegación por el almacén, previenen accidentes o facilitan la manipulación rápida a grandes alturas. La carretilla torre para pasillo estrecho (VNA) A posee una estructura modular. El cliente combina libremente motores, baterías, mástil de elevación, chasis y muchos otros elementos para su aplicación concreta.
Características
Seguridad
La posición lateral del asiento optimiza la visibilidad al circular tanto hacia delante como hacia atrás. La cámara opcional en la horquilla y el láser de líneas cruzadas permiten al operario mantener a la vista la carga a grandes alturas con aún mayor facilidad. Los sistemas facilitan la manipulación de cargas en los niveles de estantería superiores y reducen el riesgo de accidentes. El Dynamic Reach Control (DRC) opcional adapta inteligentemente el alcance al peso actual de la carga y reduce oscilaciones laterales del mástil al almacenar y desalmacenar. Estas funciones incrementan la seguridad y el rendimiento de manipulación de cargas. Un técnico de servicio puede programar paradas de traslación, elevación y bajada. De este modo se evitan la elevación o el descenso accidentales de la carga durante la traslación. El asistente de seguridad en el pasillo disponible como equipamiento adicional determina mediante etiquetas RFID o códigos de barras su posición horizontal en el pasillo, y sobre esta base reacciona a irregularidades del suelo u obstáculos junto a la estantería o el techo y adapta en consecuencia la altura de elevación y la velocidad. Mediante sensores en la parte frontal y la zaga, el sistema de protección de personas (PSA) también opcional detecta la presencia de personas u objetos en la trayectoria y detiene la carretilla.
- Visibilidad óptima gracias a la posición lateral del asiento.
- El Dynamic Reach Control (DRC) reduce las oscilaciones del mástil al almacenar y desalmacenar.
- Paradas de traslación, de elevación y de bajada preajustables.
- Sistema de protección de personas (PSA) opcional.
Ergonomía
El operario maneja sin esfuerzo el eje de elevación mediante un joystick multifunción ergonómico. El confort de conducción se garantiza mediante la generosa cabina, el asiento con múltiples posibilidades de ajuste y la disposición intuitiva de todos los elementos de control. En virtud de la posición de asiento lateral, el operario goza de buena visibilidad en todas las direcciones y evita giros forzados del cuerpo. Una alfombrilla blanda antideslizante, así como un asiento con suspensión neumática opcional, minimizan la transmisión de baches y vibraciones al operario. Una pantalla en color muestra toda la información de un vistazo.
- Joystick ergonómico intuitivo.
- Asiento con múltiples posibilidades de ajuste.
- Cabina con compartimentos portaobjetos.
- La pantalla en color muestra la información esencial.
Manipulación
Incluso a grandes alturas de elevación, la carretilla torre alcanza velocidades elevadas gracias a su tecnología de accionamiento. Además, están disponibles numerosos sistemas de asistencia y de cámara para la manipulación a grandes alturas, tales como el ciclo de horquilla automatizado. Con solo pulsar un botón, el equipo ejecuta automáticamente tres movimientos al almacenar o desalmacenar un palet. La combinación de cámara opcional en la horquilla y láser de líneas cruzadas también opcional presta una valiosa ayuda al operario: el láser ayuda a tomar el palet con precisión, y la cámara en la horquilla proporciona una visibilidad óptima de la carga al almacenar a grandes alturas de estantería e incrementa el rendimiento de manipulación de cargas. La carretilla puede integrarse en un sistema de navegación del almacén disponible opcionalmente. Esto permite a la carretilla para pasillo estrecho acceder automáticamente a la posición del palet siguiendo la ruta más rápida y eficiente. El sistema funciona con tecnología RFID o códigos de barras. En función de las necesidades, la carretilla puede equiparse con horquilla extensible giratoria u horquilla telescópica.
- La cámara en la horquilla y láser de líneas, ambos opcionales, facilitan la manipulación de cargas.
- Sistemas de asistencia avanzados.
- Numerosas ayudas de ubicación.
- Funciones de apoyo electrónicas.
Servicio
La robusta y longeva tecnología de la carretilla torre A se traduce en unos costes de servicio y ciclo de vida reducidos. La conexión de CAN bus facilita los procesos de servicio: todos los datos de la carretilla se pueden leer y comprobar mediante ordenador portátil. La batería se sustituye rápidamente mediante un carro de sustitución.
- Conexión de CAN bus.
- Sustitución rápida de la batería.
- Diseño robusto de la carretilla elevadora.
Características técnicas
| Model | Capacidad de carga/Carga | Elevación | Velocidad de traslación con/sin carga | Ancho de pasillo con pallet 800 x 1200 long. | Batería, tensión/capacidad (5 h) |
|---|---|---|---|---|---|
| A-Ejemplo 1 | 1,0 (t) | 7600 (mm) | 10,5 / 10,5 km/h | 1740 (mm) | 48 / 700 (V)/(Ah) o. kWh |
| A-Ejemplo 2 | 1,35 (t) | 7450 (mm) | 10,5 / 10,5 km/h | 1665 (mm) | 48 / 980 (V)/(Ah) o. kWh |
| A-Ejemplo 3 | 1,5 (t) | 12850 (mm) | 10,5 / 10,5 km/h | 1765 (mm) | 48 / 1120 (V)/(Ah) o. kWh |
Equipamiento especial
-
Sistema de protección de personas (PSA)
-
Cámara en la horquilla y láser de líneas.
-
Asistente de seguridad en el pasillo
-
Navegación por el almacén
-
Linde System Control (LSC)
-
Dynamic Reach Control (DRC)
-
Gestión de la flota
-
BlueSpot™
Sistema de protección de personas (PSA)
De acuerdo con la norma DIN 15185, los escáneres láser detectan personas en una zona de seguridad de nueve metros por delante y por detrás del vehículo. Si se detecta a una persona, suena una señal de advertencia y el vehículo se detiene automáticamente. Dos campos de advertencia adicionales y ajustables permiten reducir la velocidad incluso antes de la zona de seguridad y también pueden utilizarse para cambiar de marcha con seguridad.
Cámara en la horquilla y láser de líneas.
La combinación de cámara en la horquilla y láser de líneas cruzadas facilita en gran medida la manipulación de cargas. El láser de líneas cruzadas ayuda a centrar la vista en el palet para tomarlo con precisión. A su vez, la cámara en la horquilla proporciona una visibilidad óptima de la carga al almacenar y desalmacenar a grandes alturas de estantería.

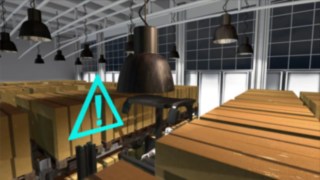

Asistente de seguridad en el pasillo
El sistema de asistencia identifica irregularidades del suelo y obstáculos junto a la estantería, en el suelo o en el techo marcados mediante códigos de barras o etiquetas RFID, y limita selectivamente en estos puntos ciertas funciones de la carretilla, tales como la velocidad de traslación y elevación, la altura de elevación o la extensión de la horquilla.

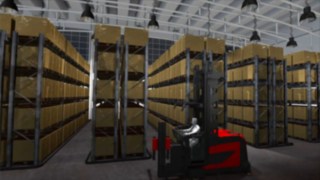

Navegación por el almacén
La carretilla recibe órdenes de traslación a través del sistema de gestión del almacén. El sistema determina la posición en el pasillo estrecho, así como la altura de elevación actual. De este modo, la carretilla accede automáticamente a la posición deseada del palet siguiendo la ruta más rápida y eficiente. El operario tan solo tiene que manejar la función de traslación.

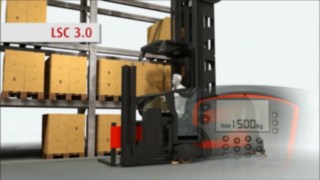

Linde System Control (LSC)
El sistema agiliza la manipulación de cargas y aumenta la seguridad. En la versión básica LSC Standard, se indica al operario la capacidad residual de carga dependiente de la altura de elevación. Las versiones LSC ampliadas adaptan automáticamente los movimientos de traslación, elevación y secundarios al peso real de la carga y a la altura de elevación concreta.
Dynamic Reach Control (DRC)
Este sistema combina todas las funciones del LSC y proporciona una estabilización inteligente de la carga. Al almacenar y recoger cargas, ajusta el alcance de acuerdo con el peso actual de la carga y elimina las oscilaciones laterales del mástil. Esto permite un movimiento más rápido de las cargas y reduce los daños en las cargas y estanterías.
Gestión de la flota
¿Cómo y quién utiliza cada carretilla? ¿Cuáles son los datos de consumo de las carretillas? ¿Están todas ellas en condiciones de circular? Mediante una combinación de software y hardware, el sistema de gestión de flotas connect proporciona las respuestas pertinentes.

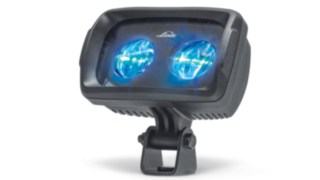

BlueSpot™
El dispositivo de advertencia de trayectoria Linde BlueSpot™ aumenta la seguridad durante el trabajo, ya que el punto LED visibiliza la carretilla de forma silenciosa.
