Preparadores de pedidos V modular B
Una nueva incorporación de alto rendimiento
Hasta las alturas con ligereza

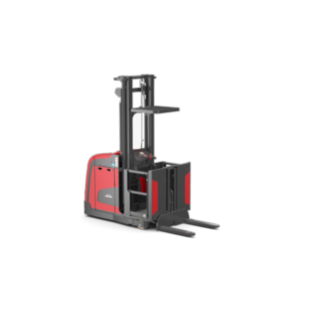

El preparador de pedidos vertical V modular B de Linde Material Handling es un equipo potente para alturas de preparación de pedidos medias de hasta 7,8 metros y cargas de transporte de hasta 1.000 kilogramos. La serie condensa lo mejor de la familia de preparadores de pedidos Linde, y combina así rendimiento y rentabilidad. La generosa cabina ofrece al operario un lugar de trabajo confortable. Además de presentar una altura de acceso más baja en comparación con equipos de la competencia, la cabina está desacoplada del chasis. Las vibraciones y los baches se transmiten amortiguados al operario. Así pues, el V modular B permite trabajar de forma ergonómica y segura y protege al operario contra posibles lesiones. El preparador de pedidos vertical alcanza una velocidad de elevación máxima de 0,4 m/s y una velocidad de traslación de hasta 11 km/h, lo cual incrementa aún más el rendimiento de preparación de pedidos. Gracias a su concepto modular, los clientes pueden adaptar exactamente el preparador de pedidos a sus necesidades concretas y, por ejemplo, escoger entre los motores de 24 V y 48 V según la potencia requerida.
Características
Seguridad
El diseño del mástil del preparador de pedidos vertical posibilita una visibilidad óptima para el operario y contribuye así a la seguridad en el trabajo. Las barreras laterales requeridas a partir de una altura de plataforma de 1,2 metros están monitorizadas electrónicamente y protegen al operario contra caídas. Para casos de emergencia, también incorpora una válvula de descenso de emergencia fácilmente accesible bajo la cubierta trasera, incluso en pasillos estrechos. Además, el técnico de servicio puede adaptar otras configuraciones a las particularidades del entorno, para prevenir colisiones con techos y paredes. A fin de prevenir fallos de manejo y lesiones, el operario debe tocar con ambas manos los sensores situados en la unidad de manejo y accionar el interruptor de presencia en el espacio para los pies. De lo contrario, el preparador de pedidos no se moverá. En pasillos estrechos, el sistema de protección de personas, con sendos escáneres en las direcciones de carga y de propulsión presta, asistencia al operario e interviene activamente en el comportamiento de traslación.
- Excelente visibilidad a través del mástil.
- Barreras laterales monitorizadas eléctricamente.
- Manejo de tres puntos.
- Válvula de descenso de emergencia bajo la cubierta trasera.
- Topes de traslación, elevación y descenso preajustables.
Ergonomía
La preparación de pedidos es una de las tareas más exigentes físicamente en el almacén. El preparador de pedidos vertical V modular B facilita el trabajo del operario mediante numerosas medidas constructivas: la espaciosa cabina permite al operario trabajar cómodamente. Están disponibles numerosos compartimentos portaobjetos y variantes de equipamiento adaptadas a las necesidades. La barandilla baja permite tomar y depositar mercancías con facilidad. El rodillo ergonómico patentado permite al operario apoyarse y relaja su musculatura. Opcionalmente están disponibles barreras laterales que se inclinan ligeramente hacia fuera, para que el operario pueda acceder a una mayor profundidad en el estante. Durante la traslación, la plataforma y una alfombrilla blanda amortiguan las vibraciones y previenen así la fatiga del operario. Durante la preparación de pedidos, está apoyado de forma segura sobre una base firme en el borde del suelo de la cabina.
- Panel de manejo ergonómico.
- Numerosos compartimentos portaobjetos y variantes de equipamiento.
- Cabina generosa con contornos redondeados.
- Barandilla baja.
- Cabina con suspensión y alfombrilla antivibración.
Manipulación
La dirección eléctrica permite maniobrar el preparador de pedidos con facilidad, rapidez y precisión. Las elevadas velocidades de elevación y traslación también contribuyen al elevado rendimiento de manipulación de cargas. A su vez, los motores de corriente trifásica de los preparadores de pedido verticales Linde se caracterizan por un bajo consumo energético y una gran capacidad residual de carga en alturas de elevación de hasta 7,8 metros.
- Dirección precisa para agilizar las maniobras.
- Gran capacidad residual de carga.
- Bajo consumo de energía.
- Elevadas velocidades de elevación y traslación.
Servicio
El preparador de pedidos vertical Linde está diseñado para facilitar al máximo el mantenimiento: los componentes centrales son fácilmente accesibles tras una moldura. Los motores de traslación y elevación están encapsulados y, por ende, protegidos contra el polvo y la suciedad. Esto reduce los tiempos de inactividad para reparaciones y mantenimientos. A través de la interfaz de CAN bus, los técnicos de servicio pueden extraer y analizar todos los datos esenciales.
- Fácil acceso a los componentes que requieren mantenimiento.
- Motores de traslación y elevación exentos de mantenimiento.
- Datos del equipo legibles mediante conexión de CAN bus.
Características técnicas
| Model | Capacidad de carga/Carga | Elevación | Velocidad de traslación con/sin carga | Radio de giro | Ancho de pasillo con pallet 800 x 1200 long. |
|---|---|---|---|---|---|
| V modular B 24V Standard mast | 1,0 (t) | 4550 (mm) | 9 / 9 km/h | 1585 (mm) | - (mm) |
| V modular B 48V Standard mast | 1,0 (t) | 5000 (mm) | 10 / 10 km/h | 1958 (mm) | 1820 (mm) |
| V modular B 48V Standard mast | 1,0 (t) | 6000 (mm) | 10 / 10 km/h | 1958 (mm) | 1820 (mm) |
Equipamiento especial
-
Sistema de protección de personas (PSA)
-
Panel de manejo
-
Sistemas de fijación
-
Palet transitable
-
BlueSpot™
-
LINDE CONNECT
-
Linde System Control (LSC)
-
Barreras inclinables
-
Preinstalación para radio
-
Retrovisores e iluminación
-
Sistema de protección de personas
Sistema de protección de personas (PSA)
De acuerdo con la norma DIN 15185, los escáneres láser detectan personas en una zona de seguridad de nueve metros por delante y por detrás del vehículo. Si se detecta a una persona, suena una señal de advertencia y el vehículo se detiene automáticamente. Dos campos de advertencia adicionales y ajustables permiten reducir la velocidad incluso antes de la zona de seguridad y también pueden utilizarse para cambiar de marcha con seguridad.
Panel de manejo
El panel de manejo puede ubicarse solo en el lado de carga o, alternativamente, tanto en el lado de carga como en el del mástil, manteniendo el mismo concepto de manejo.
Sistemas de fijación
Pueden fijarse elementos tales como terminales, escáneres, portapapeles, soportes para escritura o accesorios personalizados. Los soportes pueden fijarse a izquierda y derecha del mástil, así como en el lado de carga y en el techo de protección del operario.
Palet transitable
La superficie de carga está asegurada mediante una cesta de protección. Esto permite al operador acceder a ella de forma segura para preparar desde aquí los pedidos.
BlueSpot™
El sistema Linde BlueSpot™ aumenta la seguridad durante el trabajo, ya que el punto LED visibiliza la carretilla de forma silenciosa.
LINDE CONNECT
¿Cómo y quién utiliza cada carretilla? ¿Cuáles son los datos de consumo de las transpaletas? ¿Están todas ellas en condiciones de circular? Mediante una combinación de software y hardware, connect proporciona las respuestas pertinentes.
Linde System Control (LSC)
El sistema agiliza la manipulación de cargas y aumenta la seguridad. En la versión básica LSC Standard, se indica al operario la capacidad residual de carga para cada altura de elevación. Las versiones ampliadas del LSC adaptan la elevación auxiliar y/o la velocidad de traslación al peso de la carga transportada.

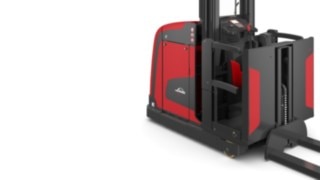

Barreras inclinables
Cuando el operario se apoya en la barrera, esta se inclina diez centímetros hacia fuera. Esto le permite acceder más fácilmente a la estantería y agiliza la preparación de pedidos.
Preinstalación para radio
La cabina del vehículo incorpora una conexión de 12 voltios/50 vatios, así como altavoces y una antena.
Retrovisores e iluminación
Los grandes retrovisores en ambos sentidos, así como los faros de trabajo, facilitan al operario el trabajo diario. Con carácter opcional, están disponibles ventiladores que refrescan al operario en caso de calor a grandes alturas de elevación bajo el tejado.
Sistema de protección de personas
En pasillos estrechos, el sistema de protección de personas, con sendos escáneres en las direcciones de carga y de propulsión, presta asistencia al operario e interviene activamente en el comportamiento de traslación.
