Espacio de trabajo ergonómico para pasillos estrechos

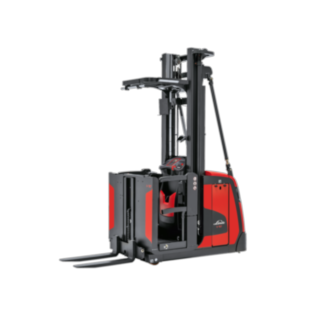

El preparador de pedidos vertical V10 de Linde Material Handling está concebido para tareas de preparación de pedidos en el primer y el segundo nivel de estantería, así como para trabajos ocasionales hasta una altura de toma de 6,35 metros. La cabina y todos los elementos de control satisfacen los requisitos ergonómicos para trabajar sin fatiga. El vehículo está disponible con plataforma de carga transitable o elevación auxiliar. Se puede configurar prácticamente cualquier combinación de motores de elevación y variantes de chasis, cabina y mástil. Esto permite adaptar de forma óptima el equipo a necesidades individuales y alcanzar un elevado servicio de preparación de pedidos. Puede utilizarse con guía mecánica o inductiva o conducirse libremente, con una capacidad de carga máxima de 1.000 kg.
Características
Seguridad
El conductor debe tocar dos sensores de mano, así como accionar un interruptor de hombre muerto, para poder mover el vehículo. Esto evita el uso indebido o errores de manejo. Para poder manejar el vehículo, las barreras laterales monitorizadas eléctricamente deben estar cerradas a partir de una altura de plataforma de 1,20 metros. Con la cabina elevada y en curvas, el vehículo reduce automáticamente la velocidad. El sistema de asistencia opcional Linde System Control (LSC) regula automáticamente y sin escalonamiento la velocidad en función del ángulo de dirección y la altura de elevación.
- Manejo de tres puntos
- Reducción automática de la velocidad en curvas y con la cabina elevada
- Buena visibilidad gracias a la gran anchura del mástil
- Barreras laterales monitorizadas eléctricamente
Ergonomía
Gracias al control sumamente sencillo y ergonómico, el conductor puede manejar el V10 con precisión y sin esfuerzo. La cabina ofrece espacio abundante para los procesos de preparación de pedidos, incorpora suspensión y protege al conductor contra sacudidas. La baja altura del acceso reduce el esfuerzo de las piernas al montar y desmontar del vehículo con frecuencia. En el modelo con elevación auxiliar, la barandilla baja hacia la horquilla facilita los movimientos entre la estantería y el palet. Múltiples compartimentos portaobjetos y variantes de equipamiento, tales como preinstalación de radio, ventiladores, terminal de datos y escáneres de mercancías, espejos o luces, ayudan al operador durante el trabajo.
- Cabina espaciosa
- Baja altura de acceso y barandilla
- Cabina con suspensión
- Control ergonómico
Manipulación
Los preparadores de pedidos verticales V10 incorporan potentes motores de corriente trifásica para proporcionar elevadas velocidades de elevación y traslación. Además, los vehículos pueden circular y elevar de forma simultánea. Esto permite al operador acceder a la ubicación deseada en la estantería por la ruta más corta, con el consiguiente ahorro de tiempo. Las dos variantes básicas con plataforma transitable o elevación auxiliar, así como la gran variedad de cabinas, chasis y variantes de mástil, permiten la configuración totalmente personalizada de los vehículos de la serie para cualquier aplicación. Gracias a ello, así como al manejo ergonómico, alcanzan siempre una elevada productividad. Los motores eléctricos de bajo consumo y la recuperación de energía al frenar mejoran la rentabilidad.
- Traslación y elevación simultáneas
- Elevadas velocidades de elevación y traslación
- Equipamiento individualizado
- Recuperación de energía
Servicio
Todos los componentes del vehículo son fácilmente accesibles para el técnico de servicio. Además, este puede leer y controlar fácilmente todos los datos en el ordenador portátil de servicio. A tal fin está disponible una conexión de CAN bus. El sistema de refrigeración activo mejora la disponibilidad del vehículo incluso en condiciones de trabajo intensivas. Los accionamiento por corriente trifásica encapsulados no requieren mantenimiento. Las baterías se cambian lateralmente mediante transportadores de rodillos y un bastidor de sustitución, o bien con ayuda una grúa.
- Conexión de CAN bus
- Fácil acceso a los componentes que requieren mantenimiento
- Sistema de refrigeración activo
- Motor exento de mantenimiento
Características técnicas
| Model | Capacidad de carga/Carga | Elevación | Velocidad de traslación con/sin carga | Radio de giro | Ancho de pasillo con pallet 800 x 1200 long. |
|---|---|---|---|---|---|
| V10 Simplex mast | 1,0 (t) | 1500 (mm) | 9 / 9 km/h | 1485 (mm) | 1190 (mm) |
| V10 Standard mast | 1,0 (t) | 4550 (mm) | 10 / 10 km/h | 1650 (mm) | 1380 (mm) |
Equipamiento especial
-
Señal acústica
-
Alarma de rescate
-
Panel de manejo
-
Sistemas de fijación
-
Linde BlueSpot™
-
Acolchado de apoyo ergonómico
-
Guía inductiva
-
Linde System Control (LSC)
-
Pulsadores para conductor acompañante
-
Barreras inclinables
-
Preinstalación para radio
-
Módulo de espejos
Señal acústica
La señal se emite cuando el vehículo está en movimiento, para alertar a los peatones y a otros conductores.
Alarma de rescate
El sistema de control del vehículo monitoriza opcionalmente diversos sensores en el panel de manejo, la barrera lateral y el interruptor de hombre muerto, y emite una alarma acústica si las señales apuntan a un error de manejo.
Panel de manejo
El panel de manejo puede ubicarse alternativamente en el lado de carga o en el lado de carga y del mástil. En la versión en el lado de carga, pueden seleccionarse, además, pulsadores para el manejo de la elevación auxiliar.
Sistemas de fijación
Pueden fijarse elementos tales como terminales, escáneres, portapapeles, soportes para escritura o accesorios personalizados. Las barras de fijación están montadas a derecha e izquierda del mástil, así como en el lado de carga en el techo de protección del conductor.
Linde BlueSpot™
El dispositivo de advertencia de trayectoria Linde BlueSpot™ aumenta la seguridad durante el trabajo, ya que su punto LED visibiliza la carretilla de forma silenciosa.
Acolchado de apoyo ergonómico
El acolchado de apoyo ergonómico ajustable en tres posiciones se utiliza cuando se maneja el vehículo desde el lado de carga, y permite al conductor apoyarse durante la traslación.
Guía inductiva
Los vehículos incorporan sensores que detectan el alambre de guía en el suelo. De este modo se guía el vehículo de forma segura por el pasillo.
Linde System Control (LSC)
El sistema agiliza la manipulación de cargas y aumenta la seguridad, ya que regula sin escalonamiento la velocidad del vehículo en función del ángulo de dirección y de la altura de elevación.
Pulsadores para conductor acompañante
En el mástil de elevación a ambos lados del vehículo se encuentran pulsadores que permiten al conductor manejar el preparador de pedidos desde fuera mientras camina junto al vehículo.
Barreras inclinables
La barrera se despliega lateralmente cuando el conductor se apoya en ella, facilitándole el acceso a la estantería y la preparación de pedidos.
Preinstalación para radio
La cabina del vehículo incorpora una conexión de 12 voltios/50 vatios, así como altavoces y una antena.
Módulo de espejos
El paquete de equipamiento incluye un gran retrovisor, así como faros de trabajo laterales que iluminan el entorno de trabajo en la estantería. El paquete puede complementarse con un sistema de ventilación que refresca al operador bajo el techo mientras trabaja a grandes alturas de elevación y a altas temperaturas.
